UHE IGARAPAVA

A EMPRESA

A Usina Hidrelétrica de Igarapava está localizada no Rio Grande, entre os municípios de Igarapava e Rifaina em São Paulo, Conquista e Sacramento em Minas Gerais. Foi inaugurada em 18 de dezembro de 1998, sendo considerada um grande marco para a geração de energia no Brasil. Formada por 5 unidades geradoras, com capacidade instalada total de 210 MW/h, a usina foi pioneira no Brasil na utilização dos grupos turbogeradores tipo "Bulbo", desenvolvidos com o objetivo de tornar técnica e economicamente viável o aproveitamento de baixas quedas na geração de energia elétrica.

Datas Relevantes

  • - Formação do Consórcio da UHE Igarapava: 25/07/1994
  • - Início da Obra: 13/10/1995
  • - Inauguração: 18/12/1998
  • - Operação Comercial (Unidade 1): 31/12/1998

A Usina Hidrelétrica de Igarapava distingue-se por ser a primeira usina constituída através de um consórcio de 5 empresas:

Consórcio UHE Igarapava

A governança do Consórcio da Hidrelétrica de Igarapava é assegurada pela Gerência Geral da Usina, Diretoria Executiva e Conselho Deliberativo.

CONSELHO DELIBERATIVO DO CONSÓRCIO
Nome Cargo Empresa Consorciada
César Augusto Conservani Conselheiro Votorantim Metais Zinco S/A
Paulo de Tarso de Alexandria Cruz Conselheiro Aliança Geração de Energia S/A
Mônica Marcondes Conselheiro Companhia Siderúrgica Nacional
Camilo de L. Farace Conselheiro AngloGold Ashanti Córrego do Sítio Mineração S/A

DIRETORIA EXECUTIVA DO CONSÓRCIO
Nome Cargo Empresa Consorciada
Guilherme Bretas Nunes de Lima Diretor de Operação Aliança Geração de Energia S/A
Gustavo Espure Ribeiro Diretor Adm. e Financeiro Votorantim Metais Zinco S/A

GERÊNCIA DO CONSÓRCIO
Nome Cargo
Cláudio Antônio da Silva Gerente Geral da Usina

Missão

Operar e manter o empreendimento UHE Igarapava agregando valor para a Consorciadas, empregados e parceiros empresariais e sociais com segurança e responsabilidade. A Geração de Energia com respeito ao meio ambiente e a sociedade onde estamos inseridos é o nosso foco.


Visão

Visão-Manter durante o período da concessão do empreendimento a disponibilidade das unidades geradoras de forma a não impactar no cálculo da Garantia Física de energia estabelecida de pelo poder concedente.


Valores

O CONSÓRCIO tem forte compromisso com a geração compartilhada de valores sociais, ambientais e econômicos, a partir da excelência na produção de energia, além de uma forte governança corporativa, tendo como Pilares da sustentabilidade:

  • a) Valores sociais - Respeito, valorização e compromisso com o desenvolvimento de todos os seus públicos;
  • b) Valores ambientais – Compromisso com a manutenção de níveis sustentáveis de uso dos recursos naturais, agora e no futuro;
  • c) Valores econômicos – Compromisso com agregação de valor para as consorciadas.
  • d) Em palavras – União, transparência, integridade e ética, sustentabilidade, equilíbrio e a vida em primeiro lugar.

Localização

Bacia Hidrográfica: Rio Paraná
Curso d'água: Rio Grande
Coordenadas Geográficas: Latitude - 19º 59'S / Longitude - 47º 45'O

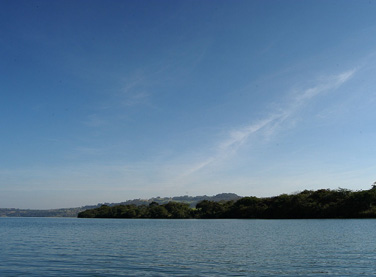

Reservatório

Área de inundação: 36,51 Km²
Capacidade: 234,5x106 m3 de água
N.A. máximo: El. 512,40m
N.A. mínimo: El. 511,80m

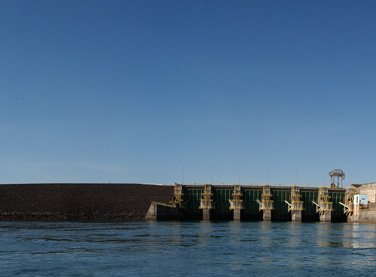

Barragem de Terra

Margem Direita e leito do rio

Comprimento da crista: 740m
Largura da crista: 10m
Altura máxima: 32m

Margem Esquerda

Comprimento da crista: 125m
Largura da crista: 10m
Altura máxima: 10m


Vertedouro

Tipo: superfície com dissipação por ressalto
Comprimento total da estrutura: 123m
Comportas: 06, do tipo segmento
Largura de cada vão: 13,5m
Altura das comportas: 18,15m


Tomada d'água

Tipo: bloco de gravidade
Tipo de comportas: ensecadeira (stop log)
Altura da estrutura: 45,6 m (máxima)
Largura de cada bloco: 18m
Comprimento total: 90m


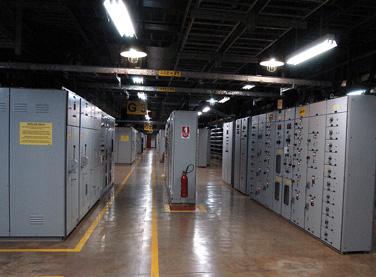

Casa de Força

Tipo: abrigada
Comprimento: 90m
Turbinas/Geradores: 05 unidades tipo Bulbo
Potência nom. gerador: 44,2 MVA
Fator de potência: 0,95
Tensão nominal: 6,9 kV
Frequência: 60 Hz
Velocidade de Rotação: 112,5 rpm
Vazão nominal por turbina: 275 m3/s
Subestação: SF.6 blindada

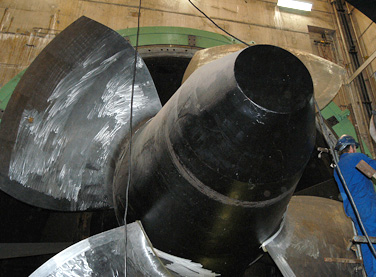

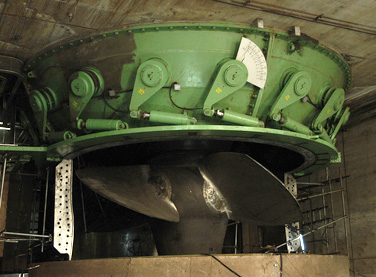

Turbinas

Quantidade: 05 unidades
Tipo: Bulbo
Geração: 210 mw
Rotor: Kaplan
Queda Líquida Nominal: 17,05 m
Queda Líquida Máxima: 18,07 m
Queda Líquida Mínima: 10,15 m
Tipo do Rotor: KR 4/60
Número de Pás do Rotor: 4
Número de Palhetas Distribuidor: 16
Regulador Velocidade: Digital Mipreg 600c
Fabricante: Voest Alpine - MCE
Potência Nominal: 43.600 KW
Vazão Nominal: 275 m3/s
Rotação Nominal: 112,5 rpm
Rotação de Disparo: 345 rpm
Frequência Nominal: 60 Hz

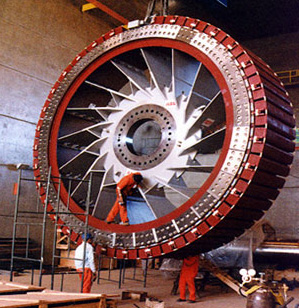

Gerador

Fabricante: ABB (Asea Brown Boveri)
Potência Nominal: 42 MW (44,2 MVA)
Fator de Potência: 0,95
Tensão Nominal: 6.900 V
Corrente Nominal: 3.696 A
Frequência Nominal: 60 Hz
Tipo Excitação: Estática HPC 840 (ABB)
Número de Polos: 64
Rotação Nominal: 112,5 rpm
Rotação de Disparo: 345 rpm
Classe de Isolamento Rotor: Classe F
Classe de Isolamento Estator: Classe F
Peso do Gerador Completo: 300.000 Kg
Peso do Gerador sem o eixo: 132.000 Kg
Conexão Elétrica: Estrela Aterrada
Sistema de Frenagem:
Freio de Serviço: 7 Bar
Freio de Estacionamento: 30 Bar

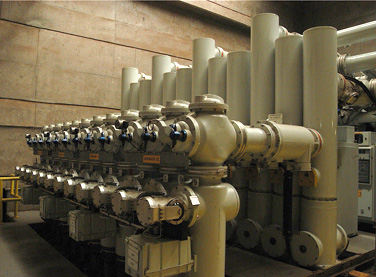

Subestação Blindada

Fornecedor: Merlin Gerin
Modelo: HB7
Classe Tensão: 138 KV
Disjuntor: Auto sopro
Extinção de arco: SF6
Disjuntores: 08 unidades
Pressão Nominal SF6: 0,63 Mpa
